Instalación y colocación de tubos
Hola.
Codo de 90º

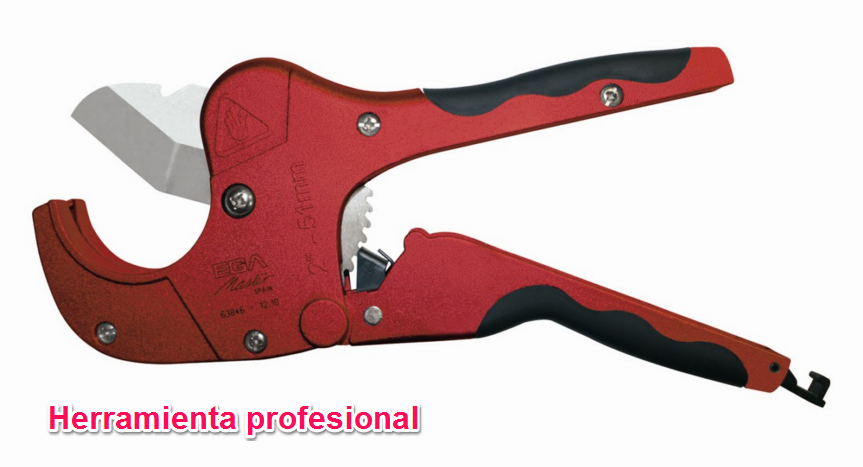

Herramientas de corte de tubo rígido de PVC:
Profesional:
Tubo rígido metálico:
La instalación de las canalizaciones con tubos protectores se ajustará a lo dispuesto es una serie de consideraciones generales que se complementan con otras específicas, según la instalación sea en superficie, empotrada o al aire.
Las consideraciones generales que se deben cumplir a la hora de proceder al montaje o instalación de canalizaciones con tubos protectores son las siguientes:
- El trazado de las canalizaciones se harán siguiendo lineas verticales y horizontales o paralelas a las aristas de las paredes que limitan el local en el que se efectúan la instalación.
- Las curvas practicadas en los tubos serán continuas y no originarán reducciones de la sección. Los radios mínimos de curvatura de cada clase de tubo serán los especificados para el fabricante.
- Se podían introducir y retirar con facilidad los conductores en los tubos, una vez colocados y fijados, disponiendo, para ellos, los registros que estimen necesarios, que en tramos rectos no estarán separados entre si mas de 15 m.
El numero de curvas en ángulos situados entre dos registros consecutivos no será superior a tres.
- Los tubos metálicos que sean accesibles deben ponerse a tierra, debiendo asegurarse su continuidad eléctrica.
- No podrían utilizarse los tubos metálicos como conductores de protección o de neutro.
- El cambio de canalización se realizará en una caja apropiada, de material aislante y no propagador de la llama. En ningún caso la unión de conductores con empalmes o derivaciones entre armarios de datos o entre el armario de datos y la toma de usuario.
Cuando se realice un montaje en una superficie con tubos se tendrán en cuenta, ademas de las consideraciones generales, las siguientes especificas:
- Los tubos se fijaran a las paredes o techos por medio de bridas o abrazaderas protegidas contra la corrosión y sólidamente sujetas. La separación entre fijaciones o abrazaderas sera como máximo de 0,5m. Se dispondrán fijaciones antes y después de un cambio de dirección, en los empalmes de los tubos y en la proximidad de las entradas a las cajas de registro.
- Los tubos se colocaran adaptandose a la superficie sobre la que se instalan, siendo conveniente colocarlos, siempre que sea posible a una altura minima de 2,5m sobre el suelo.
- En los cruces de los tubos con juntas de dilatación de un edifico, deberán interrumpirse los tubos, quedando los extremos del mismo separados entre si 5 cm y empalmándose posteriormente mediante manguitos deslizantes que tengan una longitud mínima de 20cm.
Abrazaderas:
Guía para introducir los cables por los tubos:
Cuando se empotran los tubos en una instalación, se tendrá en cuenta, ademas de las consideraciones generales, las siguientes especificas:
- En la instalación de los tubos en el interior de los elementos de la construcción, las rozas no pondrán en peligro la seguridad de las paredes o de los techos en los que se practiquen. Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una capa de 1 cm de espesor, como mínimo.
- No se instalaran, entre el forjado y el revestimiento, tubos destinados a a instalación eléctrica de las plantas inferiores.
- Para la instalación de la propia planta, únicamente podrán instalarse, entre el forjado y el revestimiento, tubos que deberán quedar recubiertos por una capa de hormigón o mortero de 1 cm de espesor, como mínimo.
- En caso de utilizarse tubos empotrados, es conveniente disponer los recorridos horizontes a 50 cm como máximo, del suelo o techos y los verticales, a una distancia no superior a 20 cm de las esquinas.
Abrazaderas utilizadas para sujetar los tubos montados en superficie:
La diferencia fundamental esta e que los de empotrar son más económicos y al mismo tiempo, con un diseño que no es estético.
De todos ellos podemos encontrar de muchos tamaños y en el caso de los de superficie, existen diferentes modelos con distintos diseños.
El tubo corrugado se instala siguiendo regolas o rozas realizadas en las paredes a tal fin, con el tamaño de los tubos que van a ir empotrados. Esto se hace como una herramienta especifica para ello o con un martillo compresor eléctrico o un martillo y un cincelo cortafríos, si es poca la distancia a cubrir.
Registro para empotrar:
Caja de mecanismo para empotrar
Caja de mecanismo de superficie para colocar un mecanismo de empotrar:
Registro para superficie:
El caso del tubo rígido, hemos de hacer el trazado mediante paralelas y perpendiculares a las aristas de las paredes, utilizando, para ello, una cinta métrica y una cinta de marcado o un nivel laser, para que todo quede perfecto.
En este tipo de trabajos tendremos en cuenta los consejos siguientes para evitar accidentes:
- El uso de este tipo de herramientas requiere que esten bien afiladas. Cuando no se utilizan, las partes cortantes han de quedar protegidas por una funda de plástico o goma, con el objeto de prevenir accidentes.
- En estos trabajos se desprenden trozos o esquirlas del material que se manipula, por lo que conviene utilizar gafas de seguridad y es recomendable el uso de guantes.
- Al ser herramientas muy cortantes, el corte se debe realizar en la dirección contraria al cuerpo y hay que evitar manejarlas con una sola mano.
- En ningún caso se deben usar herramientas con óxido, con rebabas o con el corte mellado. Respecto a los cinceles y los cortafríos, se deben desechar si la cabeza ha perdido su forma original y esta aplastada.
Regolas o rozas para un tubo corrugado, con el tubo colocado:
Hoy vamos a ver la instalación y colocación
Los tubos perfectores utilizados para las instalaciones de cableado puede ser de dos tipos: tubo de empotrar y tubos rígidos de superficie.
El tubo de empotrar se utiliza para introducirlo en la pared de la edificación, como se instala en las viviendas el cableado eléctrico. El más usual es el corrugado que se instala en la pared y en el techo, abriendo una canalización para ello (regola), encontrando otros tipos para el suelo (debajo de las lonzas) que son mas fuertes, y es el corrugado reforzado, para que no se aplaste con la presión de la solería.
Tubo corrugado reforzado
Tubo corrugado
Tubo corrugado reforzado metálico
El tubo rígido de superficie se utiliza para ser visible en la instalación, como en el caso de naves industriales, centros educativos...
Tubo rígido de superficie
Tubo rígido de superficie
Empalme de tubo
Codo de 90º
Herramientas de corte de tubo rígido de PVC:
Profesional:
Económico:
Tubo rígido metálico:
La instalación de las canalizaciones con tubos protectores se ajustará a lo dispuesto es una serie de consideraciones generales que se complementan con otras específicas, según la instalación sea en superficie, empotrada o al aire.
Las consideraciones generales que se deben cumplir a la hora de proceder al montaje o instalación de canalizaciones con tubos protectores son las siguientes:
- El trazado de las canalizaciones se harán siguiendo lineas verticales y horizontales o paralelas a las aristas de las paredes que limitan el local en el que se efectúan la instalación.
- Las curvas practicadas en los tubos serán continuas y no originarán reducciones de la sección. Los radios mínimos de curvatura de cada clase de tubo serán los especificados para el fabricante.
- Se podían introducir y retirar con facilidad los conductores en los tubos, una vez colocados y fijados, disponiendo, para ellos, los registros que estimen necesarios, que en tramos rectos no estarán separados entre si mas de 15 m.
El numero de curvas en ángulos situados entre dos registros consecutivos no será superior a tres.
- Los tubos metálicos que sean accesibles deben ponerse a tierra, debiendo asegurarse su continuidad eléctrica.
- No podrían utilizarse los tubos metálicos como conductores de protección o de neutro.
- El cambio de canalización se realizará en una caja apropiada, de material aislante y no propagador de la llama. En ningún caso la unión de conductores con empalmes o derivaciones entre armarios de datos o entre el armario de datos y la toma de usuario.
Cuando se realice un montaje en una superficie con tubos se tendrán en cuenta, ademas de las consideraciones generales, las siguientes especificas:
- Los tubos se fijaran a las paredes o techos por medio de bridas o abrazaderas protegidas contra la corrosión y sólidamente sujetas. La separación entre fijaciones o abrazaderas sera como máximo de 0,5m. Se dispondrán fijaciones antes y después de un cambio de dirección, en los empalmes de los tubos y en la proximidad de las entradas a las cajas de registro.
- Los tubos se colocaran adaptandose a la superficie sobre la que se instalan, siendo conveniente colocarlos, siempre que sea posible a una altura minima de 2,5m sobre el suelo.
- En los cruces de los tubos con juntas de dilatación de un edifico, deberán interrumpirse los tubos, quedando los extremos del mismo separados entre si 5 cm y empalmándose posteriormente mediante manguitos deslizantes que tengan una longitud mínima de 20cm.
Abrazaderas:
Guía para introducir los cables por los tubos:
Cuando se empotran los tubos en una instalación, se tendrá en cuenta, ademas de las consideraciones generales, las siguientes especificas:
- En la instalación de los tubos en el interior de los elementos de la construcción, las rozas no pondrán en peligro la seguridad de las paredes o de los techos en los que se practiquen. Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una capa de 1 cm de espesor, como mínimo.
- No se instalaran, entre el forjado y el revestimiento, tubos destinados a a instalación eléctrica de las plantas inferiores.
- Para la instalación de la propia planta, únicamente podrán instalarse, entre el forjado y el revestimiento, tubos que deberán quedar recubiertos por una capa de hormigón o mortero de 1 cm de espesor, como mínimo.
- En caso de utilizarse tubos empotrados, es conveniente disponer los recorridos horizontes a 50 cm como máximo, del suelo o techos y los verticales, a una distancia no superior a 20 cm de las esquinas.
Abrazaderas utilizadas para sujetar los tubos montados en superficie:
La diferencia fundamental esta e que los de empotrar son más económicos y al mismo tiempo, con un diseño que no es estético.
De todos ellos podemos encontrar de muchos tamaños y en el caso de los de superficie, existen diferentes modelos con distintos diseños.
El tubo corrugado se instala siguiendo regolas o rozas realizadas en las paredes a tal fin, con el tamaño de los tubos que van a ir empotrados. Esto se hace como una herramienta especifica para ello o con un martillo compresor eléctrico o un martillo y un cincelo cortafríos, si es poca la distancia a cubrir.
Registro para empotrar:
Caja de mecanismo para empotrar
Caja de mecanismo de superficie para colocar un mecanismo de empotrar:
Registro para superficie:
El caso del tubo rígido, hemos de hacer el trazado mediante paralelas y perpendiculares a las aristas de las paredes, utilizando, para ello, una cinta métrica y una cinta de marcado o un nivel laser, para que todo quede perfecto.
En este tipo de trabajos tendremos en cuenta los consejos siguientes para evitar accidentes:
- El uso de este tipo de herramientas requiere que esten bien afiladas. Cuando no se utilizan, las partes cortantes han de quedar protegidas por una funda de plástico o goma, con el objeto de prevenir accidentes.
- En estos trabajos se desprenden trozos o esquirlas del material que se manipula, por lo que conviene utilizar gafas de seguridad y es recomendable el uso de guantes.
- Al ser herramientas muy cortantes, el corte se debe realizar en la dirección contraria al cuerpo y hay que evitar manejarlas con una sola mano.
- En ningún caso se deben usar herramientas con óxido, con rebabas o con el corte mellado. Respecto a los cinceles y los cortafríos, se deben desechar si la cabeza ha perdido su forma original y esta aplastada.
Regolas o rozas para un tubo corrugado, con el tubo colocado:
